受今年來氣候變化的影響，暴雨的頻率及強度呈顯著增加的趨勢，城市化背景下，硬質化地面的比例不斷提升，使得“逢雨必澇”“逢暴雨必癱”“城市看?！俺蔀槌B(tài)，對排水管網進行監測，則可以隨時了解城市各區域的積水情況，從而能進行及時預警，確保城市居民的生命及財產安全。但監測點位置如果布設不夠合理，不僅會導致監測工作前功盡棄、浪費人力物力，還會對城市內澇管理及決策起到錯誤導向。

以及時發現運行風險為目的對排水管網進行監測時，主要關注水量方面的信息，以監測節點液位和流量為主。在監測點布置時主要考慮的原則包括：根據歷史暴雨中實際內澇情況對監測點布置進行整體統一規劃，保障代表性和均勻性；以現有排水管網設計方案為依據，在相對標高較高且確定不發生內澇的地段可適當減少布點，而在重點路段和內澇嚴重區域加強監測；監測設備可安裝在內澇點路邊和附近檢查井內。

一、應用背景：

排水管網監測系統為某市”智慧城市“建設的一部分。通過它，有關部門能夠第一時間掌握道路是否積水、排水是否正常、管道是否堵塞等情況，對城市排水管網的管理起到積極的作用。在一定程度上，減少了險情的發生，避免了人民生命財產損失。

二、項目簡介：

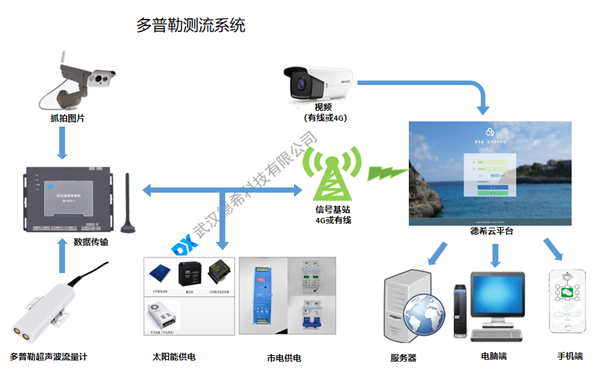

1、現場設備：

采集傳輸設備：采用遙測終端機RTU采集數據上傳到終端

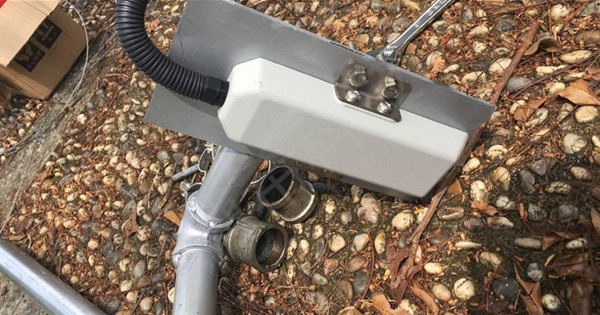

傳感器：多普勒超聲波流量計，監測管網流量、流速、水位、RS485串口輸出，modbus協議。

2、中心要求：

組網：現場有固定IP，采用公網專線的組網方式。

監控軟件：配套上位機軟件。

3、現場供電情況：

可支持市電、太陽能供電、或者采用鋰電池供電、井下安裝。

系統功能

◆監測管網重要節點窨井水位，及時發現管網淤積、堵塞現象。

◆及時提供管網運行預警信息，為應急防汛工作提供決策依據。

◆診斷排水管網中的瓶頸管段，為管網改造提供依據。

◆為評估低洼、易澇區域的排水能力提供分析數據。

系統特點

◆專業設備

IP68防水、微功耗運行。

◆多樣功能

可根據具體需求靈活調整功能、增減監測項。

◆兼容性強

對下可匹配各類檢測儀表，感知設備；

對上可通過數據庫等形式對接其他應用平臺。

◆維護方便

窨井監測RTU支持遠程參數設置、遠程設備維護。

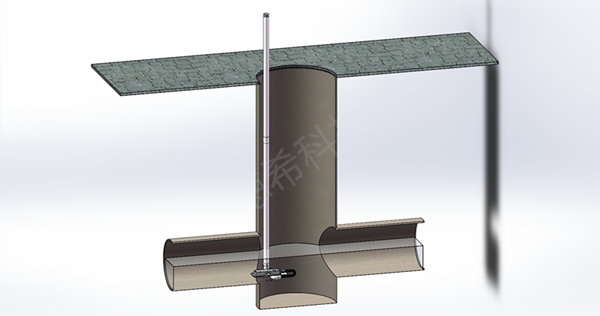

三、管道流量監測現場

對排水管網進行監測的目的主要包括兩大類，第一類是及時發現運行風險，輔助城市內澇或排水管網溢流時間的預警預報，第二類是積累排水管網的長期動態運行狀況數據，用于城市排水管網運行情況的評估與診斷。針對不同的監測目的，井下流量計監測數據可提供相關分析報告，相信可以為城市內澇起到一定預警作用。
